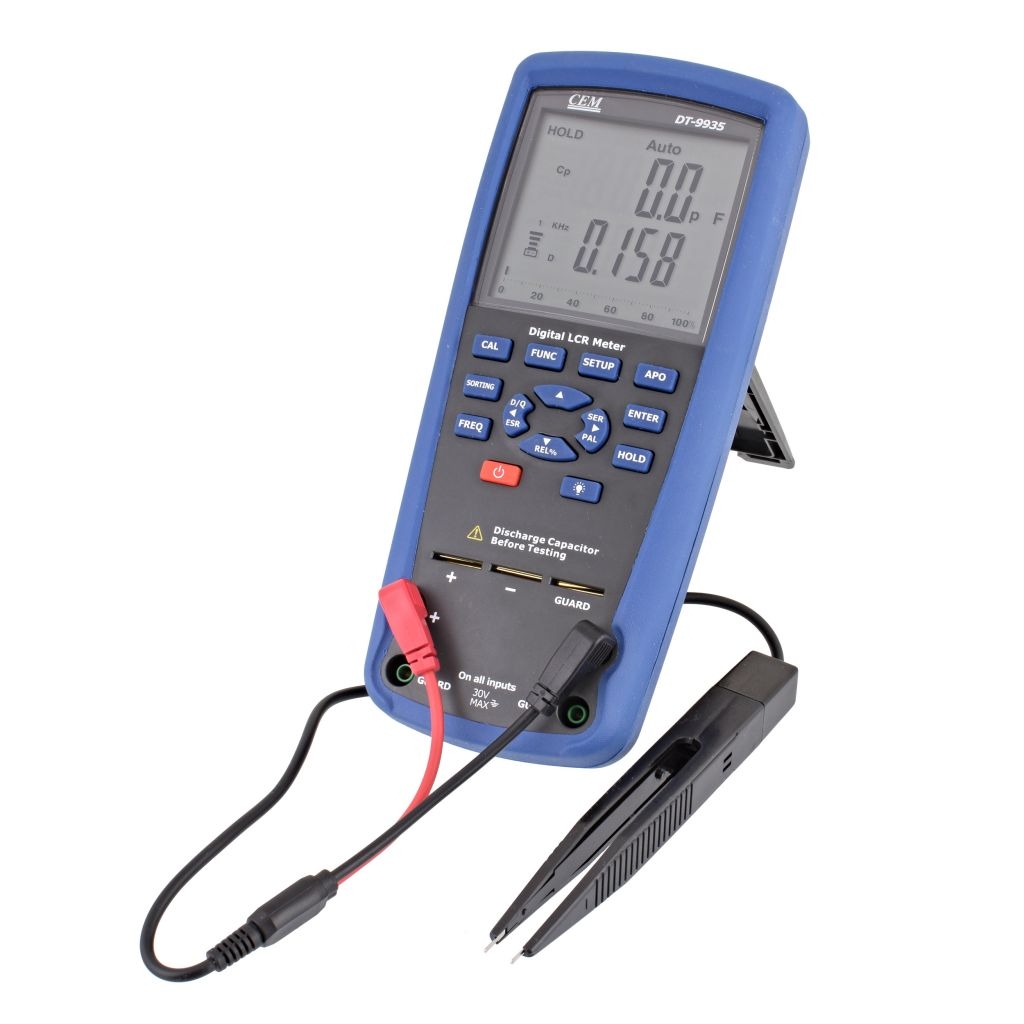

CEM DT-9935 Profesionalni digitalni LCR metar
CEM DT-9935 je vrhunski profesionalni digitalni LCR metar konstruisan za visoko precizno testiranje i analizu induktivnosti (L), kapaciteta (C) i otpornosti (R), uz merenje naprednih pratećih parametara poput faktora disipacije (D), faktora kvaliteta (Q), faznog ugla ($\theta$) i ekvivalentne serijske/paralelne otpornosti (ESR / Rp). Zahvaljujući potpuno automatskom radu (AutoLCR režimu) i mogućnosti izbora radnih test frekvencija (100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz), ovaj instrument samostalno prepoznaje i meri komponente sa izuzetnom tačnošću. Ergonomski dizajn dimenzija 220 x 96 x 60 mm, napajanje preko 4 AA baterije sa autonomijom do 30 sati i usklađenost sa IEC standardima čine ga nezamenjivim alatom za elektronske laboratorije, servisne centre i razvojne timove.
Težina: 0.3 kg
Vreme isporuke: 2-4 dana
Ključne prednosti za korisnike
-
Automatski AutoLCR režim: Pametni režim rada automatski prepoznaje tip komponente i vrši merenje AC impedanse i DC otpora bez potrebe za ručnim menjanjem funkcija.
-
Podesive testne frekvencije: Omogućava izbor između 5 različitih frekvencija (100Hz, 120Hz, 1kHz, 10kHz i 100kHz) u zavisnosti od karakteristika uređaja koji se testira (DUT).
-
Sveobuhvatna analiza pratećih parametara: Pored osnovnih L, C i R vrednosti, meri faktor disipacije (D), kvalitet (Q), fazni ugao ($\theta$) i ekvivalentnu otpornost (ESR).
-
Visoka preciznost i široki opsezi: Pokriva induktivnost od 20 µH do 2000 H, kapacitet od 20 pF do 20 mF i otpornost do 2000 MΩ sa osnovnom preciznošću od ±(0.2%).
-
Pouzdano napajanje i autonomija: Koristi 4 standardne AA baterije koje obezbeđuju do 30 sati neprekidnog rada sa funkcijom automatskog gašenja (Auto Power Off nakon 10 minuta).
Tehničke karakteristike
| Karakteristika | Specifikacija |
| Proizvod |
CEM DT-9935 profesionalni digitalni LCR metar |
| Šifra proizvoda |
DT-9935 |
| Režim rada |
Potpuno automatski (AutoLCR) za AC impedansu i DC otpor |
| Testne frekvencije |
100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz |
| Indukktivnost (L) |
Opseg: 20 uH - 2000 H (Rezolucija 0.001 uH, tacnost plus-minus 0.2% + 5d) |
| Kapacitet (C) |
Opseg: 20 pF - 20 mF (Rezolucija 0.001 pF, tacnost plus-minus 0.2% + 3d) |
| Otpornost (R / DC Otpor) |
Opseg: 20 Ohma - 2000 Megaohma (Rezolucija 0.001 Ohma, tacnost plus-minus 0.2% + 2d) |
| Dodatni parametri |
Faktor kvaliteta Q (0.000-999), Disipacija D (0.000-999), Fazni ugao theta (plus-minus 90 stepeni) |
| Bezbednost i standardi |
Usklađenost sa IEC61000 i EMC standardima |
| Napajanje i autonomija |
4 x 1.5V AA baterije (alkalne) / Autonomija oko 30 sati |
| Dimenzije i težina |
220 x 96 x 60 mm |
Česta pitanja (FAQ)
-
Kako funkcioniše AutoLCR režim na modelu CEM DT-9935?
AutoLCR režim omogućava instrumentu da samostalno prepozna da li merite kondenzator, zavojnicu ili otpornik i da automatski izabere odgovarajući merni opseg i način povezivanja (serijski ili paralelni), što znatno ubrzava rad u serijskoj dijagnostici.
-
Zašto je važno biranje različitih testnih frekvencija (do 100kHz)?
Različite elektronske komponente (poput kondenzatora i induktora) ponašaju se drugačije na različitim frekvencijama. Izbor frekvencije od 100Hz do 100kHz omogućava vam da testirate komponente u uslovima koji odgovaraju njihovoj stvarnoj primeni u radnim kolima.
Saveti iskusnih majstora
-
Potpuno pražnjenje komponenti pre merenja: Pre priključivanja kondenzatora na LCR metar, obavezno proverite da li je u potpunosti bez napona kako biste sprečili oštećenje ulaznih mernih kola.
-
Pravilan izbor serijskog ili paralelnog režima: Kod merenja komponenti sa velikim ili malim impedansama, ručno podešavanje serijskog ili paralelnog ekvivalentnog kola (Series/Parallel equivalent mode) može vam dati precizniji uvid u ESR i gubitke.
-
Štednja baterija na terenu: Iskoristite fabričku funkciju automatskog gašenja (Auto Power-Off) nakon 10 minuta neaktivnosti kako biste produžili vek trajanja 4 AA alkalne baterije tokom dužeg terenskog rada.
| Zemlja porekla | Kina |
|---|---|
| Nazivu | CEM DT-9935 Profesionalni digitalni LCR metar |
| Brend | cem |
| Proizvođač | CEM - SHENZHEN EVERBEST MACHINERY INDUSTRY CO. LTD. |
| Uvoznik | Anderba Doo |
